读懂 CuTe 的 Layout Product：从重复三个元素，到组织线程与数据

假设有三个连续的位置：

0  1  2

现在想沿用这三个位置的排列方式，再排出四组：

[0  1  2]  [3  4  5]  [6  7  8]  [9  10  11]
   第 0 组     第 1 组     第 2 组      第 3 组

CuTe 可以用一行代码描述这件事：

auto p = logical_product(make_layout(_3{}), make_layout(_4{}));

结果是 (3,4):(1,3)。第一个坐标选组内的元素，第二个坐标选哪一组。

Layout product 最初就是这样一个问题：已有一份排列规则，怎样把它重复到更大的范围？ 后面的 zipped_product、tiled_product、blocked_product 等，都可以从这里往下理解。

下面先把这一行算清楚，再给原布局加上空隙，最后扩展到二维布局和线程分工。文中的数字表示 Layout 的输出偏移，不是 tensor 中保存的数据值；product 本身只构造映射，不分配存储，也不搬运数据。

从 3:1 和 4:1 开始

先约定本文的写法：

shape : stride

3:1 表示长度为 3、步长为 1 的布局，输入 i=0,1,2 时，输出依次为 0,1,2。4:1 同理。

CuTe 把一个维度叫作 mode。mode 可以嵌套，例如 (2,3) 也可以被放进一个更大的 mode 中。_3{} 表示编译期常量 3，下面的代码都在 using namespace cute; 下使用。

把刚才的一行展开：

auto a = make_layout(_3{}, _1{}); // 3:1
auto b = make_layout(_4{}, _1{}); // 4:1
auto p = logical_product(a, b);  // (3,4):(1,3)

这里 a 描述一组内部的排列，b 描述这些组的数量和次序。为了方便，后面也把一组称为一个 block。

结果有两个 mode，坐标 (i,j) 的计算方式是：

p(i,j) = i + 3*j

i：组内编号，0～2
j：分组编号，0～3

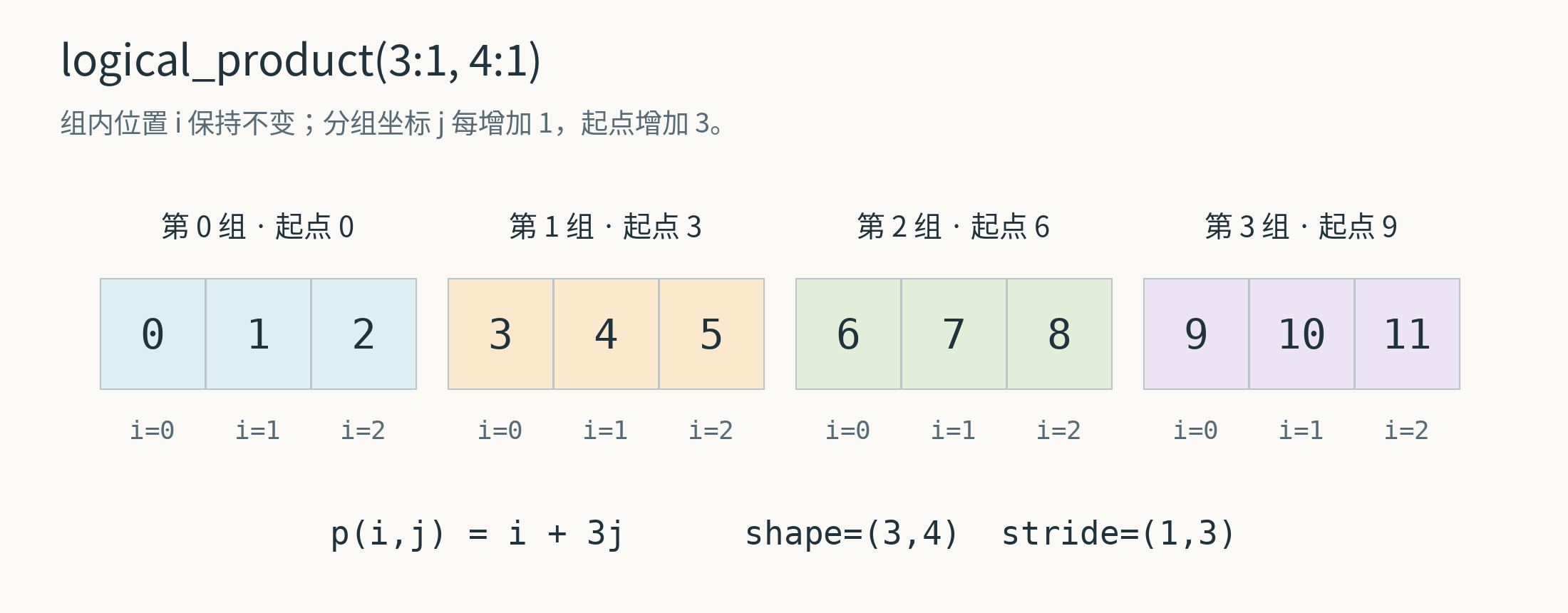

连续布局的 logical_product：组内偏移加上每组的起点

例如：

p(0,0); // 0
p(2,0); // 2
p(0,1); // 3
p(2,3); // 11

原布局沿 i 走一步增加 1，这个规则保留了下来。新增的 j 每走一步增加 3，恰好越过一整组。

所以 (3,4):(1,3) 可以读成：每组 3 个元素，共 4 组；组内步长为 1，组间步长为 3。

这时很容易猜出一个公式：“把第二个布局的 stride 乘以 size(a) 就行了。”对于这个连续布局，确实如此。但换一个 a，这个猜法就不够用了。

原布局有空隙，下一组应该放在哪里

把 a 改成 3:2：

auto a = make_layout(_3{}, _2{}); // 输出 0、2、4
auto b = make_layout(_4{}, _1{});
auto p = logical_product(a, b);

第一组占据 0、2、4，中间空着 1、3。下一组有两种看起来都说得通的放法：从 6 开始，或者先用上这些空隙。

CuTe 的结果采用后者：

分组编号 j	这一组的起点	三个输出偏移
0	0	`0,2,4`
1	1	`1,3,5`
2	6	`6,8,10`
3	7	`7,9,11`

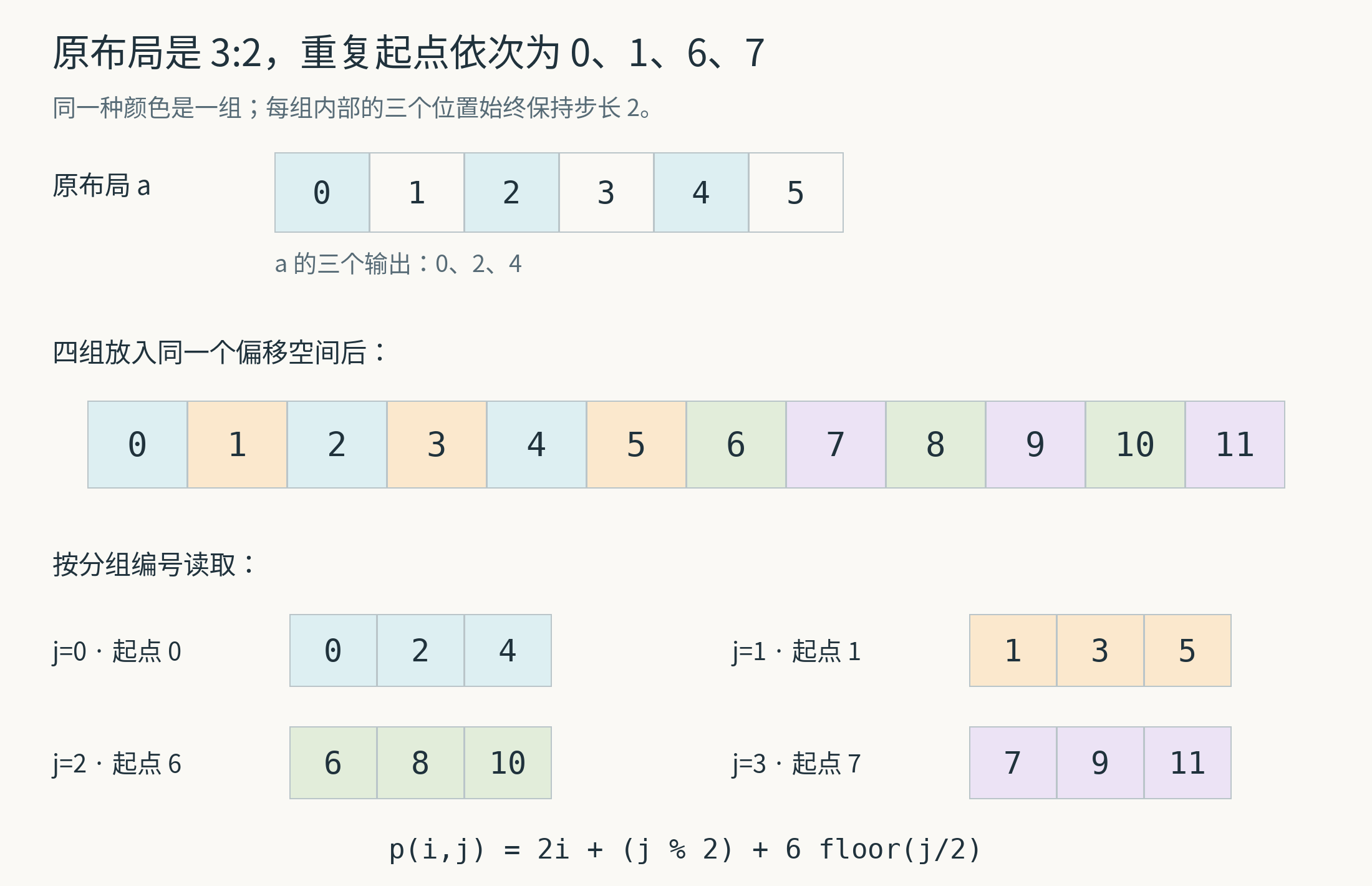

带空隙的 logical_product：四组沿互补位置重复

每一组内部仍然保持步长 2。变化的是组与组之间的起点：0、1、6、7，不再是等差数列。

因此结果的第二个 mode 需要拆成两层：

shape  = (3,(2,2))
stride = (2,(1,6))

将整数分组编号 j 拆成：

j0 = j % 2
j1 = j / 2      // 整数除法

就能得到：

p(i,j) = 2*i + j0 + 6*j1

CuTe 允许用整数访问一个嵌套 mode，分解时按第一个子 mode 优先递增。所以这里的 p(i,j) 与 p(i,make_coord(j%2,j/2)) 访问同一个位置。

注意三个不同的数量：size(a)=3，cosize(a)=5，按 3×2 得到的步长跨度是 6。对这个非负步长的例子，cosize 等于最大输出 4 加 1。重复起点不能简单写成这三个数中的任意一个乘以 j。

这一串起点从哪里来

当前仓库的核心实现只有这一行：

return make_layout(block, composition(complement(block), tiler));

若把互补布局记为 a*，这行代码对应的偏移公式就是 p(i,j) = a(i) + a*(b(j))：先由 b 选择重复位置，再加上 a 内部的偏移。

这里把前面的 a 称为 block，把 b 称为 tiler。可以分成三步读：

complement(block) 找出与原布局配合的重复方向。
composition(..., tiler) 按第二个布局指定的数量和顺序，构造各组的起点。
make_layout(block, ...) 将组内布局与组间布局放进两个 mode；最终输出是两部分偏移之和。

对 3:1，打印出来的 complement 是 1:3。它末端的 stride 3 保留了向外扩展的规则，和 4:1 做 composition 后得到 4:3。

对 3:2，则有：

complement(3:2) = (2,1):(1,6)

composition((2,1):(1,6), 4:1)
    = (2,2):(1,6)

logical_product(3:2, 4:1)
    = (3,(2,2)):(2,(1,6))

complement 末端的大小虽然是 1，仍然保留了扩展步长 6；composition 会根据 tiler 的需要构造更大的结果。不能只看这个 1，就认为它只能描述一组。

这也解释了为什么先用空隙：原布局负责 0、2、4，互补方向先提供偏移 1，二者相加就覆盖了 1、3、5，随后再沿步长 6 扩展。

本文选择的是静态、非负步长、满足这些运算要求的布局。遇到广播或重复映射时，需要单独检查结果，不能套用“每组一定互不重叠”的直觉。

第二个布局还可以改变重复的顺序

再回到连续的 a=3:1，将第二个布局改成：

auto b = make_layout(make_shape(_2{},_2{}),
                     make_stride(_2{},_1{}));
auto p = logical_product(make_layout(_3{}), b);

整数编号 j=0,1,2,3 经过 b 后，得到 0,2,1,3。因此四组的起点依次为：

j                  0       1       2        3
b(j)               0       2       1        3
这一组的输出     [0 1 2] [6 7 8] [3 4 5] [9 10 11]

结果是 (3,(2,2)):(1,(6,3))。第二个参数既能指定重复多少次，也能指定按什么顺序重复。

把一组从三个元素换成一个 2×3 小矩阵

现在用同一组二维例子看其他 product。先定义一个行主序的小矩阵布局：

auto a = make_layout(make_shape(_2{}, _3{}),
                     make_stride(_3{}, _1{}));
// a = (2,3):(3,1)

坐标写作 (m,n)，m 沿图中竖直方向增加，n 沿水平方向增加：

        n=0  n=1  n=2
m=0      0    1    2
m=1      3    4    5

再定义四组的排列：

auto b = make_layout(make_shape(_2{}, _2{}),
                     make_stride(_1{}, _2{}));
// b = (2,2):(1,2)

b 的坐标记为 (p,q)，输出为 p+2*q。它描述一个 2×2 的分组网格，先沿 p 方向增加，再沿 q 方向增加。

直接做 product：

auto lp = logical_product(a,b);

得到：

shape  = ((2,3),(2,2))
stride = ((3,1),(6,12))

lp((m,n),(p,q)) = 3*m + n + 6*p + 12*q

原来的二维 a 完整地留在第一个 mode 中，二维 b 对应第二个 mode。最外层仍然只有两个 mode，因此 rank(lp)=2。

例如，最后一组 (p,q)=(1,1)，组内坐标 (m,n)=(1,2)：

lp(make_coord(1,2), make_coord(1,1)); // 3+2+6+12 = 23

这里有一个很关键的接口含义：logical_product(Layout, Layout) 的两个参数即使都是二维，结果也先组织成“整块坐标、分组坐标”这两个 mode。 它不会自动把两个 m 方向合成新的 m，把两个 n 方向合成新的 n。

想得到后面那种矩阵坐标，就要用到 blocked_product。不过在此之前，先看看几种只调整分组方式的 product。

zipped、tiled、flat：同一条公式，坐标怎样传进去

继续使用刚才的 a 和 b：

auto zp = zipped_product(a,b);
auto tp = tiled_product(a,b);
auto fp = flat_product(a,b);

实际结果如下：

操作	Shape	Stride	顶层 rank
`logical_product(a,b)`	`((2,3),(2,2))`	`((3,1),(6,12))`	2
`zipped_product(a,b)`	`((2,3),(2,2))`	`((3,1),(6,12))`	2
`tiled_product(a,b)`	`((2,3),2,2)`	`((3,1),6,12)`	3
`flat_product(a,b)`	`(2,3,2,2)`	`(3,1,6,12)`	4

它们都能表达刚才的偏移 23，只是坐标的括号位置不同：

lp(make_coord(1,2), make_coord(1,1)); // 23
zp(make_coord(1,2), make_coord(1,1)); // 23
tp(make_coord(1,2), 1, 1);           // 23
fp(1, 2, 1, 1);                    // 23

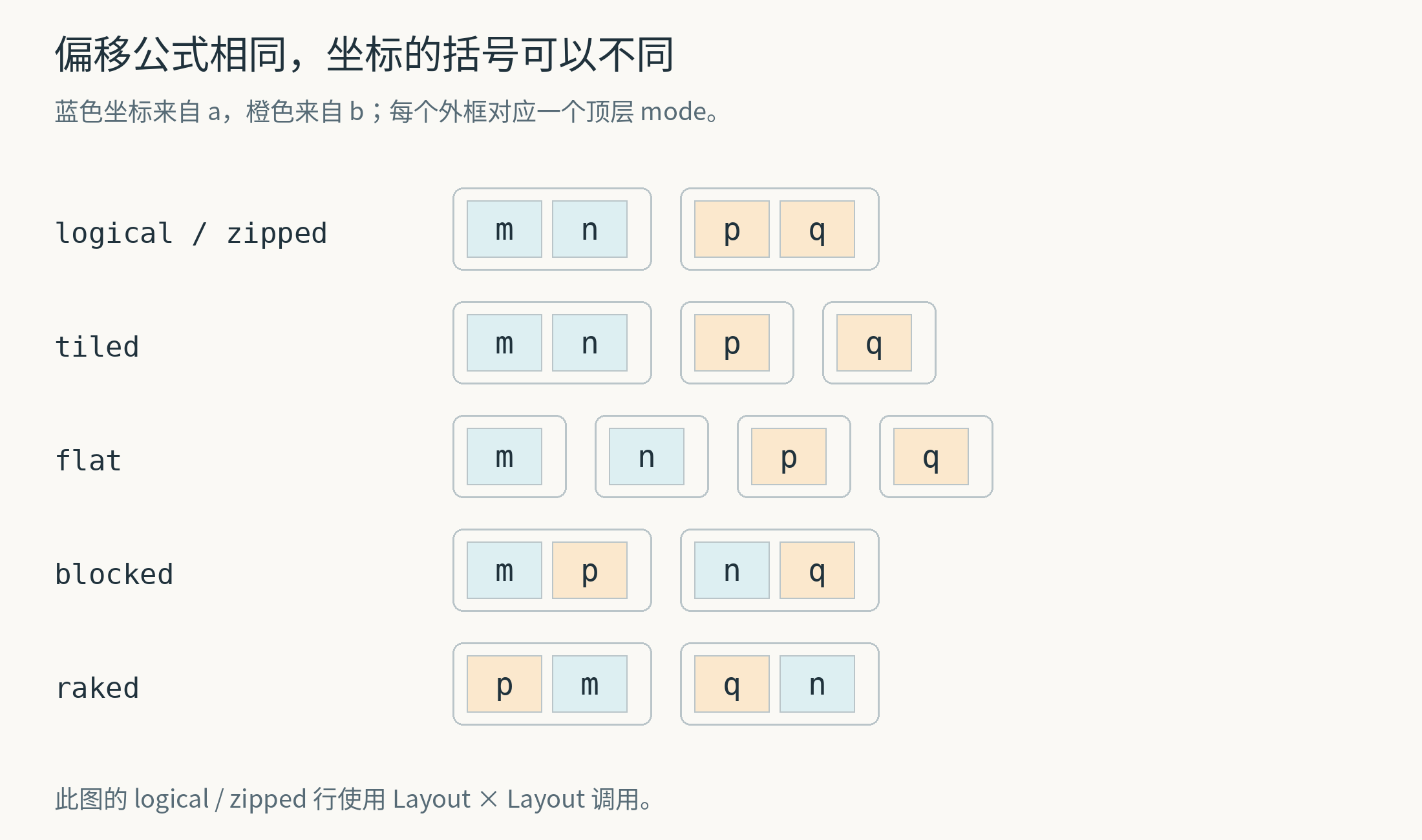

不同 product 如何组织组内坐标与分组坐标

zipped_product：把块内坐标放在一起，把分组坐标放在一起

zipped_product 的目标结构是：

(整块的坐标, 分组的坐标)

在当前 Layout × Layout 例子中，logical_product 已经返回这种结构，因此 zipped_product 的结果与它相同。

这个相同很容易造成误解。zipped_product 真正需要整理括号的情况，是后文的“逐 mode product”；不能据此认为这两个 API 永远等价。

当后续代码想用一个坐标整体选择某一组时，这种结构比较顺手。例如，构造 tensor 后固定第二个 mode：

// data 指向容量足够的已有存储。
auto t = make_tensor(data, zp);
auto one_block = t(_, make_coord(1,0));
// one_block 的布局为 (2,3):(3,1)，起点已经移动到偏移 6。

tiled_product：保留完整小块，展开外面的重复方向

tiled_product 在 zipped 结果的基础上，只展开第二个 mode：

((m,n),(p,q)) → ((m,n),p,q)

这样既保留了整块的内部结构，又能分别控制两个重复方向。代码若要在 p、q 上循环，而每次处理完整的 2×3 小块，就适合这种接口。

例如 t(_,p,q) 会选中对应的小块，后面不必再为 (p,q) 加一层 make_coord。

flat_product：把两边的顶层子 mode 都展开

flat_product 再将第一边也展开：

((m,n),(p,q)) → (m,n,p,q)

现在四个坐标可以分别访问或切片。

这里的 flat 指的是展开两边的 mode，不表示把整个布局变成一维，也不保证内存连续。如果 m 本身还有更深的嵌套，这个操作也不会递归拆掉所有括号。

同样是 logical_product，传 tuple 为什么会变样

CuTe 还有另一条调用路径：第二个参数可以是由多个 tiler 组成的 tuple。make_tile 构造的就是这种对象。

这两种写法需要分清：

// 一个二维 Layout：作为整体参与 product。
logical_product(a, make_layout(make_shape(_2{},_2{})));

// 两个独立 tiler：分别对 a 的第 0、1 个 mode 做 product。
logical_product(a, make_tile(_2{},_2{}));

它们的区别不在数字 2，而在第二个参数的类型。

源码中的 tuple 分支会逐 mode 调用 logical_product。因此，对一个有 M、N 两个 mode 的布局，输出结构变成：

logical_product : ((M,RepM), (N,RepN))
zipped_product  : ((M,N), (RepM,RepN))
tiled_product   : ((M,N), RepM, RepN)
flat_product    : (M, N, RepM, RepN)

这就是 zipped 中“收拢”的具体含义：从每个 mode 中取出原块的部分，放到第一个大 mode；把重复的部分收进第二个大 mode。

但是，逐 mode product 有个麻烦：每个轴自己的 complement，并不知道其他轴占用了哪些位置。

对本文的 a=(2,3):(3,1)，直接使用 make_tile(_2{},_2{})，会得到：

((2,2),(3,2)):((3,1),(1,3))

这里两个不同的坐标会得到同一个偏移：

坐标 ((0,1),(0,0)) → 1
坐标 ((0,0),(1,0)) → 1

如果目标是构造四个互不重叠的小块，这个结果就不符合要求。不能把“四组，沿两个轴各重复两次”直接翻译成两个整数 2。

若确实要用逐 mode 的方式构造前面那四组，可以这样写：

auto by_mode = make_tile(
    make_layout(_2{}, _3{}),  // 对 a 的 m mode 做 product
    make_layout(_2{}, _4{})); // 对 a 的 n mode 做 product

auto ml = logical_product(a, by_mode);
auto mz = zipped_product(a, by_mode);
auto mt = tiled_product(a, by_mode);
auto mf = flat_product(a, by_mode);

其中 m 轴的 complement 是 (3,1):(1,6)，与 2:3 复合后，重复偏移为 0、6；n 轴的 complement 是 1:3，与 2:4 复合后，重复偏移为 0、12。

于是结果为：

ml = ((2,2),(3,2)):((3,6),(1,12))
mz = ((2,3),(2,2)):((3,1),(6,12))
mt = ((2,3),2,2):((3,1),6,12)
mf = (2,3,2,2):(3,1,6,12)

同一组逻辑坐标在四种接口中的对应关系是：

ml(make_coord(m,p), make_coord(n,q));
mz(make_coord(m,n), make_coord(p,q));
mt(make_coord(m,n), p, q);
mf(m, n, p, q);
// 都等于 3*m+n+6*p+12*q。

为了拼四个小块，却要事先算出 stride 3 和 4，确实不够自然。需要按矩阵方向组织整块时，CuTe 提供了更直接的写法。

blocked_product：把小矩阵排成一张大矩阵

还是那两个 Layout：

a = (2,3):(3,1)   一个 2×3 小块
b = (2,2):(1,2)   小块按 2×2 排列

直接调用：

auto bp = blocked_product(a,b);

结果为：

shape  = ((2,2),(3,2))
stride = ((3,6),(1,12))

第一个 mode 将 a 的 m 和 b 的 p 放在一起；第二个 mode 将 n 和 q 放在一起：

logical_product 的坐标：((m,n),(p,q))
blocked_product 的坐标：((m,p),(n,q))

对每个嵌套 mode 使用整数坐标时，里面的第一个子 mode 优先增加。因此新的矩阵坐标是：

M = m + 2*p       // 2 来自 a 的 m 大小
N = n + 3*q       // 3 来自 a 的 n 大小

它表达的是一张 4×6 的大矩阵。每个原来的 2×3 小块，在逻辑矩阵中都保持成块。

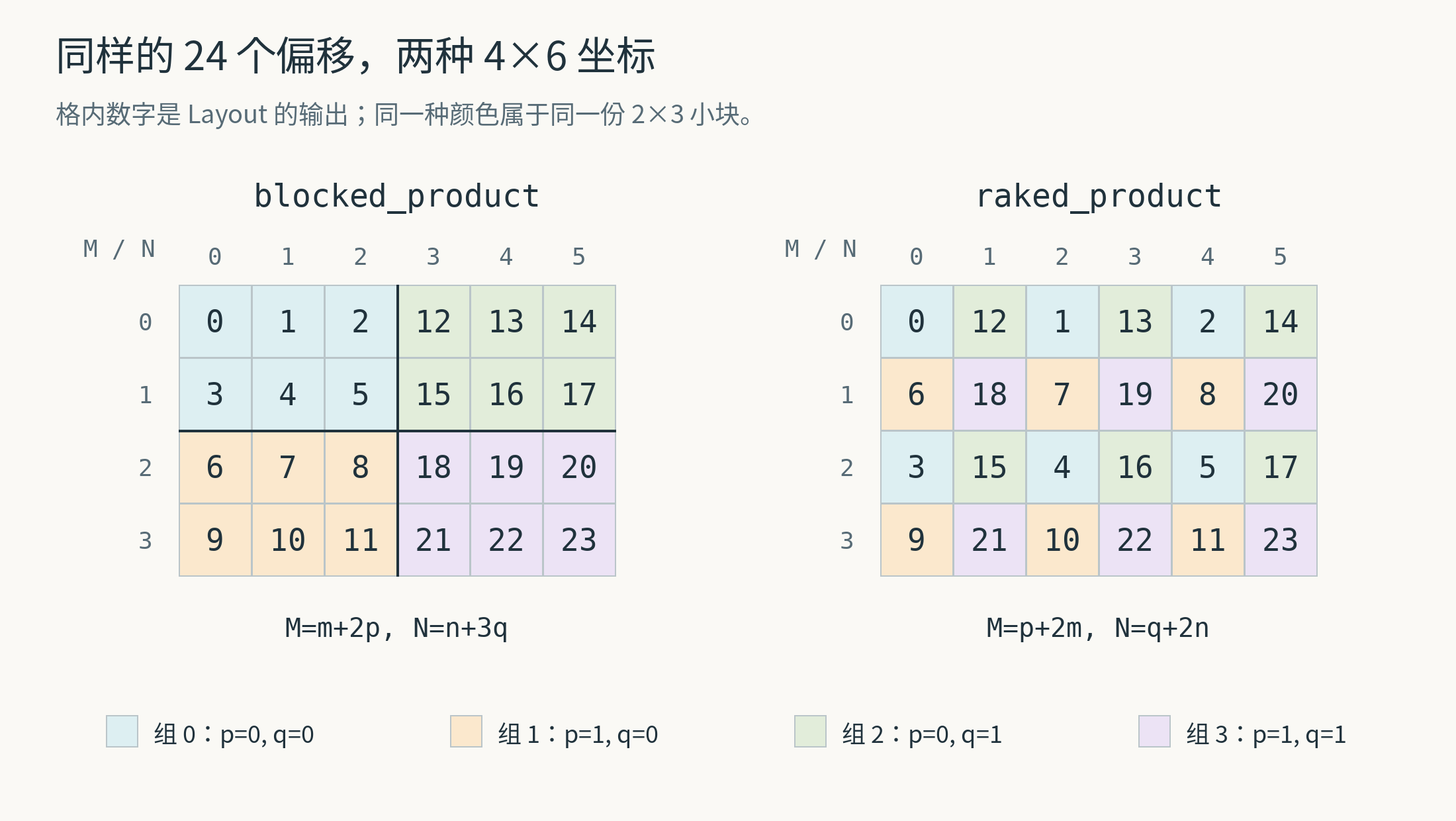

blocked 与 raked 在同一个 4×6 坐标空间中的排列对比

先看图的左半边：颜色表示同一组，格内数字是输出偏移。第一组为 0～5，第二组为 6～11，依此类推。

注意图中第一行是 0,1,2,12,13,14。把小块按矩阵坐标拼起来，并不自动得到普通行主序的大矩阵。 本例的存储仍然一块接一块，而小块本身按 b 的次序摆放。

这正是 blocked 的用途：分别定义块内规则与块间规则，再按对应轴将它们组织起来。它可以表达分块存储，也可以表达其他层次结构；具体含义取决于 Layout 的输出是地址、线程编号，还是别的索引。

从源码看，这个过程也很直接：

// 省略将两个输入补到相同 rank 的步骤。
auto result = logical_product(block, tiler);
return zip(get<0>(result), get<1>(result));

它先对两个完整 Layout 做 product，再将对应的 mode 配对。因此不需要像前面的逐 mode 写法那样，手动为每个轴推导 tiler stride。

raked_product：交换每个方向内部的快慢次序

把函数名换一下：

auto rp = raked_product(a,b);

结果为：

shape  = ((2,2),(2,3))
stride = ((6,3),(12,1))

和 blocked 对照着看：

blocked：((m,p),(n,q))
raked：  ((p,m),(q,n))

每个方向都把第二个布局的坐标放在里面，先递增：

M = p + 2*m       // 2 来自 b 的 p 大小
N = q + 2*n       // 2 来自 b 的 q 大小

再看上图右半边：属于同一个小块的元素被隔开，穿插进其他小块之间。这种排列也常被称为交错或 cyclic 分布。

可以固定一个具体元素验证。取 m=1,n=2,p=0,q=0，它的输出偏移始终为 5：

在 blocked 的大矩阵中，它位于 (M,N)=(1,2)。
在 raked 的大矩阵中，它位于 (M,N)=(2,4)。

两者使用的偏移项仍然是同一组 3*m+n+6*p+12*q，但这些子坐标与大矩阵坐标的对应关系改变了。因此不能给 blocked 和 raked 传入同一个大矩阵坐标，再期待输出相同。

raked_product 的实现只交换了最后 zip 的顺序：

auto result = logical_product(block, tiler);
return zip(get<1>(result), get<0>(result));

blocked 和 raked 都会按需要将较低 rank 的输入补到相同 rank，再配对各轴。它们输出的顶层 rank 是两个输入顶层 rank 的较大值；本文两个输入都是 rank 2，所以结果也都是 rank 2。

这些区别在 Copy 和 MMA 中有什么用

make_tiled_copy 为什么使用 raked_product

在 make_tiled_copy 中，可以找到这几行：

auto layout_mn = raked_product(thr_layout, val_layout);
auto layout_tv = right_inverse(layout_mn)
    .with_shape(make_shape(size(thr_layout), size(val_layout)));
auto tiler = product_each(shape(layout_mn));

这里的 Layout 输出暂时不是数据地址：thr_layout 输出线程编号，val_layout 输出线程内的值编号。product 先把两种编号合成一个编码，再通过逆映射，回答“某个线程的某个值，应该位于 tile 的哪里”。

先用一个只有 4 个线程、每线程 2 个值的例子看这层关系。这个数字只是为了画图，不代表 GPU warp 只有 4 个线程。

auto thr_layout = make_layout(_4{}); // 线程编号 t=0～3
auto val_layout = make_layout(_2{}); // 每线程值编号 v=0～1

auto rb = blocked_product(thr_layout, val_layout);
auto rr = raked_product(thr_layout, val_layout);

两种布局输出的都是编码 t+4*v。区别在于 tile 的位置 x 怎样分解：

blocked：x = t + 4*v
raked：  x = v + 2*t

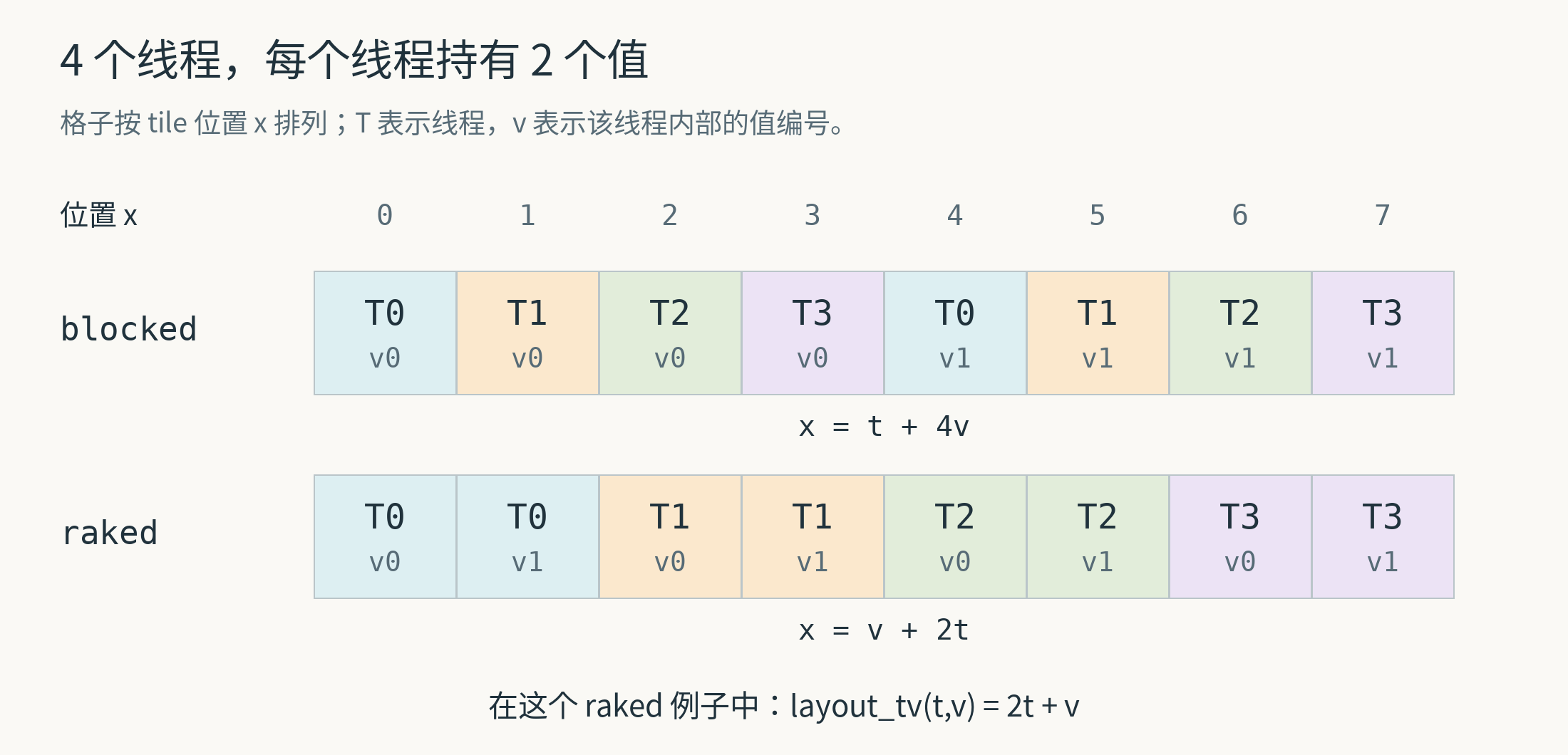

四个线程各有两个值时，blocked 与 raked 的线程归属

在 raked 的这组参数下，线程 0 负责位置 0、1，线程 1 负责 2、3，依此类推。做逆映射后，就得到：

layout_tv(t,v) = 2*t + v
shape  = (4,2)
stride = (2,1)

这让代码可以通过 (线程编号,线程内值编号) 找到 tile 位置，再对源 tensor 和目的 tensor 分区。

此处特别容易混淆映射的方向：layout_mn 从位置得到 TV 编码，layout_tv 才从 TV 编号回到位置。它们还要接上实际 tensor 的布局，才能得到内存地址。

raked 也不直接保证访存合并或没有 bank conflict。这些性质还取决于线程和值布局、Copy Atom，以及实际数据的存储方式。

TiledMMA 为什么使用 tiled_product

MMA 是矩阵乘加指令。CuTe 用 MMA Atom 封装一条指令及其线程分工，再用 TiledMMA 将多个 Atom 组织起来。以 SM80 常见的 MMA 为例，一条指令由一个 warp 的 32 个线程协作执行。

TiledMMA 中有这样的定义：

using ThrLayoutVMNK =
    decltype(tiled_product(AtomThrID{}, AtomLayoutMNK{}));

一个 MMA Atom 已经规定了内部参与线程的布局。假设它是 32:1，再沿 M、N 各安排两组 Atom，K 方向一组：

auto threads = tiled_product(
    make_layout(_32{}),
    make_layout(make_shape(_2{},_2{},_1{})));

结果是：

shape  = (32,2,2,1)
stride = (1,32,64,0)

线程编号 = lane + 32*p + 64*q

这四个 mode 分别表示 Atom 内线程，以及 M、N、K 方向的 Atom 分组。K 大小为 1，它的 stride 为 0。

这里选择 tiled，是因为后续代码要保留 Atom 的内部线程 mode，同时分别操作 M、N、K 这三个方向。若停在 logical/zipped 的结构，后三个方向会包在同一个 mode 里。

retile 里的 logical_product 又在组织什么

retile 中有一段：

logical_product(make_layout(V), right_inverse(frg_layout_mn))

第一边为当前 fragment 的 V 个值编号；第二边描述要从哪些 fragment 位置收集值。product 将两层编号组织成一张表，后续再按 Copy Atom 的宽度分组。

例如，仅为演示这一步，设 V=4，收集布局为 2:2：

auto ids = logical_product(make_layout(_4{}),
                           make_layout(_2{},_2{}));
// (4,2):(1,8)

两组逻辑编号为：

第 0 组：0 1 2 3
第 1 组：8 9 10 11

第二组跳过了 4～7。这说明第二边的 stride 有实际含义，不能只保留“总共 8 个值”，就把结果改写成 8:1。

这些编号之后还要与输入 fragment 的布局复合，才会找到实际寄存器槽位。这正是阅读 retile 时，应该区分“收集编号”和“存储偏移”的原因。

已经知道目标形状时，用 tile_to_shape

有时需要表达的只是：把 2×3 的块扩展到 4×6。这种情况下可以直接写目标形状：

auto result = tile_to_shape(a, make_shape(_4{},_6{}));

在本文的例子中，它会算出重复形状 (2,2)，默认先沿第一个方向安排重复，再调用 blocked product。结果与前面的 blocked_product(a,b) 相同：

((2,2),(3,2)):((3,6),(1,12))

它的便利之处是不用手动计算重复次数。当目标不再是 4×6 时，只需修改目标形状。

对于本文这种静态形状，目标各轴要能被原块各轴整除；这里 4/2=2、6/3=2。如果需要改变各方向的重复先后，还可以通过第三个参数指定 mode order。

实际写代码时，怎样选择

想让后续代码怎样访问	可以先考虑	留意什么
从整块布局和重复布局构造两层结构	`logical_product`	第二个参数是 Layout 还是 tuple，会改变运算方式
用两个大坐标分别选择块内位置与分组	`zipped_product`	将逐 mode product 的两类坐标收拢
保留完整块，分别操作外部重复方向	`tiled_product`	只展开 zipped 结果的第二个 mode
分别操作两边的各个顶层子 mode	`flat_product`	不等于一维化或递归 flatten
按相同矩阵轴拼接小块	`blocked_product`	每个轴中，原块坐标先变化
让不同组沿每个轴交错排列	`raked_product`	每个轴中，第二个布局坐标先变化
已知最终形状，希望自动推导重复次数	`tile_to_shape`	静态目标形状需要满足整除要求

读到一段 product 代码时，可以先拿一个具体元素检查：它在原块里的坐标是什么，属于哪一组，新接口怎样接收这几个坐标，最后得到多少偏移。把这一条路径走通，再看大段模板代码就会容易得多。

配套程序与源码位置

本文所有具体布局都由配套程序编译打印，并逐坐标核对手推公式，共检查 510 项映射。程序只在 CPU 上运行，不需要 GPU：

# 在 CUTLASS 仓库根目录执行。
nvcc -std=c++17 -I include cute_layout_product_trace.cu \
    -o /tmp/cute_layout_product_trace
/tmp/cute_layout_product_trace

正文省略了打印结果中用于表示静态常量的下划线，例如 _3:_1 写成 3:1。图中的数值来自同一个程序输出的布局，完整记录见运行结果。

从 3:1 和 4:1 开始​

原布局有空隙，下一组应该放在哪里​

这一串起点从哪里来​

第二个布局还可以改变重复的顺序​

把一组从三个元素换成一个 2×3 小矩阵​

zipped、tiled、flat：同一条公式，坐标怎样传进去​

zipped_product：把块内坐标放在一起，把分组坐标放在一起​

tiled_product：保留完整小块，展开外面的重复方向​

flat_product：把两边的顶层子 mode 都展开​

同样是 logical_product，传 tuple 为什么会变样​

blocked_product：把小矩阵排成一张大矩阵​

raked_product：交换每个方向内部的快慢次序​

这些区别在 Copy 和 MMA 中有什么用​

make_tiled_copy 为什么使用 raked_product​

TiledMMA 为什么使用 tiled_product​

retile 里的 logical_product 又在组织什么​

已经知道目标形状时，用 tile_to_shape​

实际写代码时，怎样选择​

配套程序与源码位置​
